上海鴻勁超聲波生產塑料焊接設備,超聲波焊接設備,熱熔機,旋轉機,塑料點焊機,金屬點焊機,線速焊接設備等。可以根據客戶的需要生產出標準和非標機器。

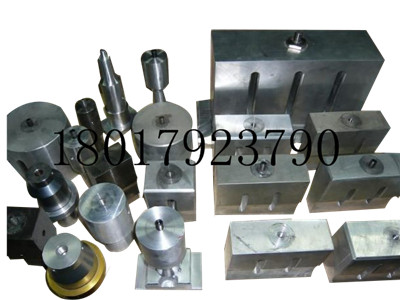

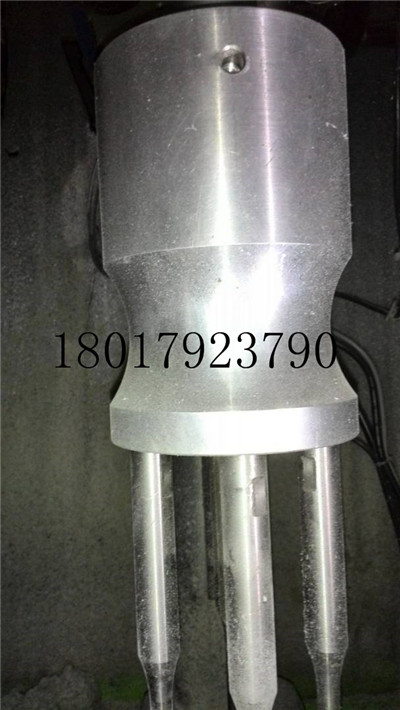

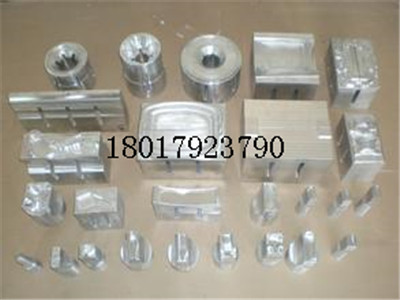

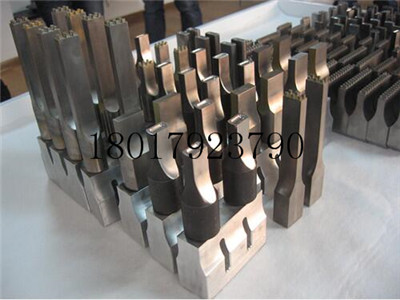

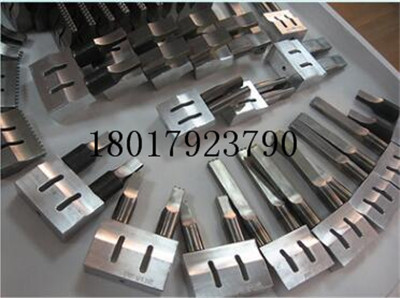

我們可以根據您的要求生產:鋁合金模具,鋼模,鈦合金模具。如下圖:





具體我們的模具設計根據您的產品來設計:我們的鋁合金模具質保:半年;鋼模和鈦合金模具質保:一年。
詳情請咨詢小張:電話/微信:18017923790 QQ:785378527
上海鴻勁模具頻率參數設計:
超聲波焊接機都有一個中心頻率,例如20KHz、40KHz等,焊接機的工作頻率主要由換能器(Transducer)、變幅桿(Booster)、和焊頭(Horn)的機械共振頻率所決定,發生器的頻率根據機械共振頻率調整,以達到一致,使焊頭工作在諧振狀態,每一個部份都設計成一個半波長的諧振體。發生器及機械共振頻率都有一個諧振工作范圍,如一般設定為±0.5 KHz,在此范圍內焊接機基本都能正常工作.其制作每一個焊頭時,都會對諧振頻率作調整,要求做到諧振頻率與設計頻率誤差小于0.1 KHZ,如 20KHz 焊頭,焊頭的頻率會控制在19.90—20.10 KHz,誤差為5‰。
振動節點 設計:
焊頭、變幅桿均被設計為一個工作頻率的半波長諧振體,在工作狀態下,兩個端面的振幅大,應力小,而相當于中間位置的節點振幅為零,應力大。節點位置一般設計為固定位,但通常的固定位設計時厚度要大于3mm,或者是凹槽固定,所以固定位并不是一定為零振幅,這樣就會引致一些叫聲和一部分的能量損失,對于叫聲通常用橡膠圈同其它部件隔離,或采用隔聲材料進行屏蔽,能量損失在設計振幅參數時予以考慮.
加工精度設計:
超聲波焊頭因為工作于高頻振動情況下,應盡量保持一個對稱設計,以避免聲波傳遞的不對稱性導致的不均衡應力及橫向振動(所用于焊接的焊頭利用的是超聲波振動的縱向傳遞,對于整個諧振系統而言),不均衡振動能導致焊頭發熱及斷裂。超聲波焊接應用于不同行業對加工精度要求是不同的。
調式前準備:
先開通超聲波的工作氣壓源,保證機械氣壓表正能正常運作指數。
把設備原有模具卸下:
利用超聲波扳手將機械上原有的焊接模具卸下,裝上需要焊接產品的超聲波模具順時針為松,切記一定要擰緊。
啟動檢查設備:
接通超聲波設備電源,開啟啟動按鈕,等待3-5秒,即關閉電源。接著按住控制器上的音波檢測按鈕,聽到機械發出超聲應該是清脆,無沙啞和多余噪音,如果聲音有尖叫或者沙啞,必須檢查模具是否有有松動或者破裂,并采取對策調整。
機架調試:
松開機架后面的兩個緊固把手,根據產品將機械頭上搖到適應的高度。
預備產品模具調試:
關閉氣源,氣壓控制器調整氣壓值為“零”,需要焊接的產品放在底模上,并確保合模。
產品模具調試吻合:
拉下整模發振筒,使上模靠近底模,搖動機頭升降器,使上模壓合到產品上,并保持產品與上下模具一定吻合。
設備模具調試:
把氣壓加到0.1MPA,選擇開關撥至手動,按下機臺前面的兩個綠色啟動按鈕,使模具下降,并壓住焊接產品。 搖動升降調試:
根據需要焊接的產品加減搖動升降器,使限位螺絲和發振筒保持1MM距離。
焊接調試預備生產:
擰緊機架緊固把手,固定好底模,按下紅色急停按鈕,使機頭上升,選擇開關撥至自動,調整好產品的焊接參數,準備生產。
