上海鴻勁超聲波電子設備制造廠生產土工格柵生產線，礦用井下鋼塑復合網機械設備，土工格室生產線，PE/PVC+鋼絲 條帶擠出機，HDPE片材擠出機可以根據客戶的要求來訂做滿足客戶需要的規格尺寸： 上海鴻勁制造土工格柵生產線設備，是由多臺超聲波塑料焊接機組合而成 采用進口PLC控制具有如下先進特點：
詳情請聯系：張經理 電話/微信：+86 18017923790 QQ:785378527
PP-HJ90/28 單螺桿擠出機
1)機架
采用型鋼焊接而成，有較高的剛性。
2）齒輪箱
① 減速比： I= 16:1
② 輸入功率： 25KW
③ 硬齒面磨削齒輪
3) 料筒及螺桿
① 材料： 38CrMoA1A
② 氮化深度： 0.3～0.6mm,氮化硬度：740 HV
③ 螺桿螺棱表面粗糙度： 0.4 μm
④ 長徑比： 28:1
⑤ 料筒內表面粗糙度： 0.8 μm
4) 加熱圈
① 4組鑄鋁加熱器
② 加熱器電源： 220V,50HZ, 2.5 KW/組
5）主電機
① 電機功率： 25 KW
② 電源： 3~AC 380V 50HZ
③ 轉速： 1500 rpm
6) 機頭法蘭
① 鍛鋼45# 精加工而成
② 表面鍍鉻處理
7)電柜
① 變頻器
② 溫控區： 6組
③ 獨立控制柜
4.機頭模具
5. 水槽冷卻系統
水槽結構和組成
1) 機架和箱體
2) 升降輥輪組件
3) 溫控系統
4) 液面控制系統 (調整水位的高低)
5) 除水臺
l 機架和箱體
采用型鋼焊接而成，有較高的剛性。各安裝面均經過機械加工，以確保安裝精度。水槽箱體采用不銹鋼材料，長3.5 m 寬5 m 高1.2 m
保證PP 從模頭擠出后瞬間充分冷卻，快速結晶。
l 升降輥輪組件
設置6 組可升級的過渡不銹鋼管，方便調節PP格柵條帶入水的深淺，以便調節土工格柵條帶的寬窄。
l 溫控系統
設置有加溫系統，可以設定在某一個溫度，使其恒定。
l 液面控制系統 (調整水位的高低)
可調整水位高低，裝在水管入水出水口。
l 除水臺
6. 牽引輥輪
1) 牽引電機功率： 1.1KW
2) 牽引輥直徑： Φ140mm
3) 輥筒數目： 3 個
4) 機架 A3 機加工
5) 變頻控制
7. 拉伸定型烘箱
1) 長度： 4000 mm
2) 雙層，內有隔熱層
3 加熱功率： 12 KW，
4） 定型水槽長度：4000mm
8．拉伸輥輪
1) 牽引電機功率： 3KW
2)輥輪直徑 Φ140mm
3) 輥筒數目： 3 個
4) 機架 A3 機加工
6) 變頻控制
9．壓花牽引機
A/ 拉伸壓花機
1)壓花輥直徑： Φ90mm
2) 機架 A3 機加工
B/ 牽引機
1) 牽引電機功率： 1.1KW
2) 冷卻輥直徑： Φ120mm
3) 夾緊組件
4) 機架 A3 機加工
- 10. 雙工位收卷機
1) 收卷直徑： 250mm X190mm
2) 直流卷取電機： 1HP
III. 用戶自備
1) 水源(自來水或者深井水)，水路連接管道，增壓泵。
2) 氣源(0-0.8mpa)及氣體連接管路。
3) 電源配電柜。
4) 設備以外的水電氣管道及附屬件。

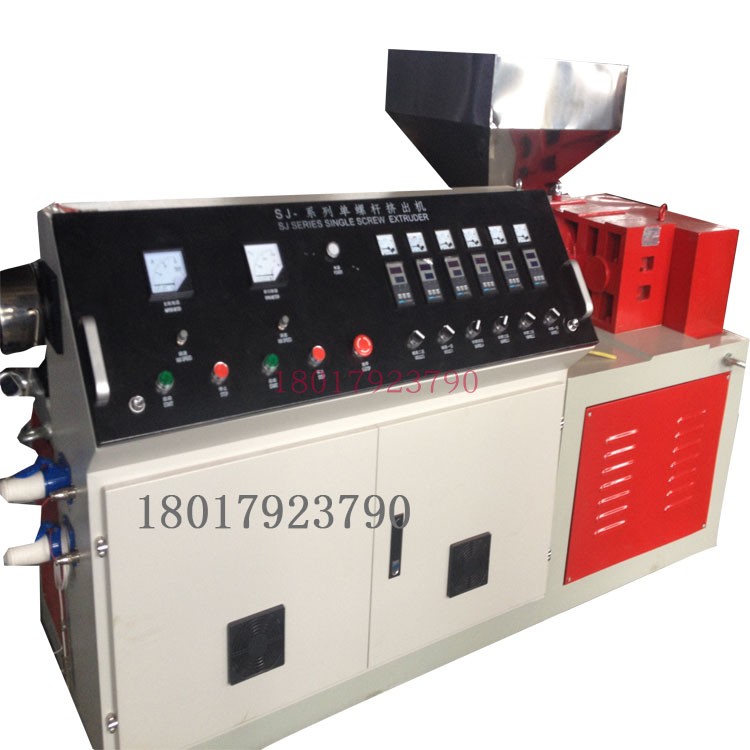

鋼塑格柵條帶擠出機圖片：
詳情請聯系：張經理 電話/微信：+86 18017923790 QQ:785378527
